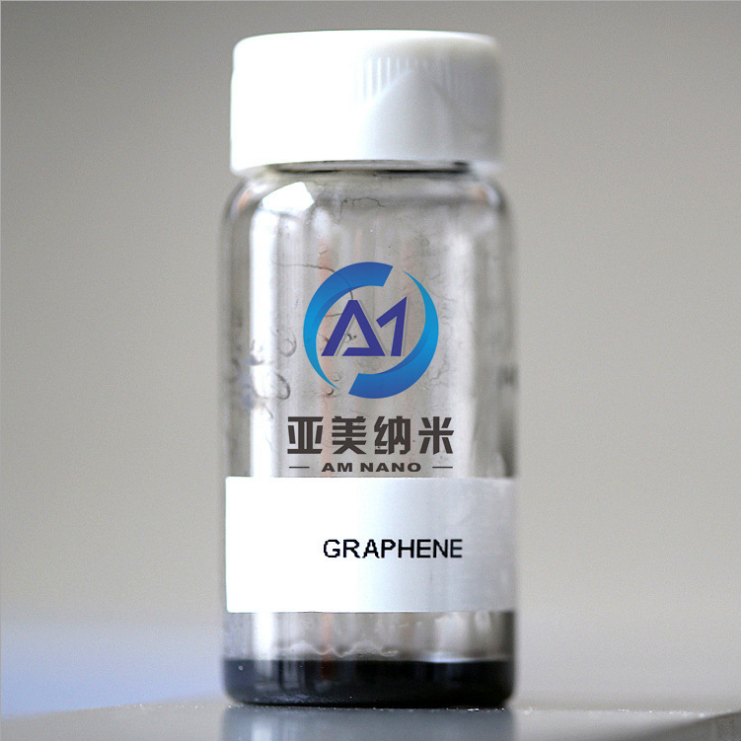

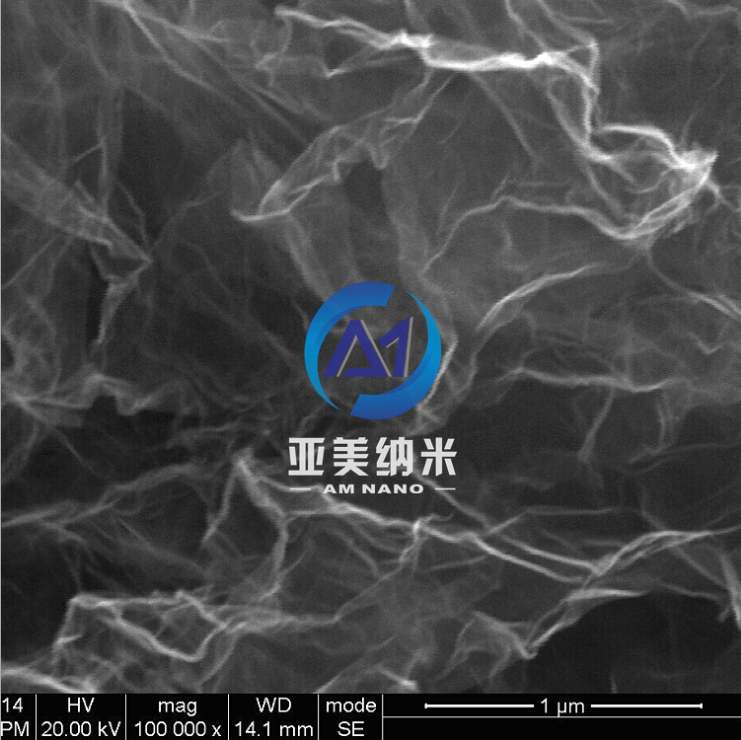

石墨烯 Graphene

（高纯石墨烯、微纳米石墨烯、单层石墨烯、双层石墨烯、多层石墨烯、氧化石墨烯）
技术参数

货号	平均厚度（nm）	纯度（%）	比表面积（m2/g）	体积密度（g/cm3）	密度（g/cm3）	晶型	颜色
AM-C3-065-1	5nm	>99.9	540	0.08	0.77	片状	黑色
AM-C3-065-2	10nm	>99.9	430	0.24	0.77	片状	黑色

备注：根据用户要求可提供不同粒度的产品。

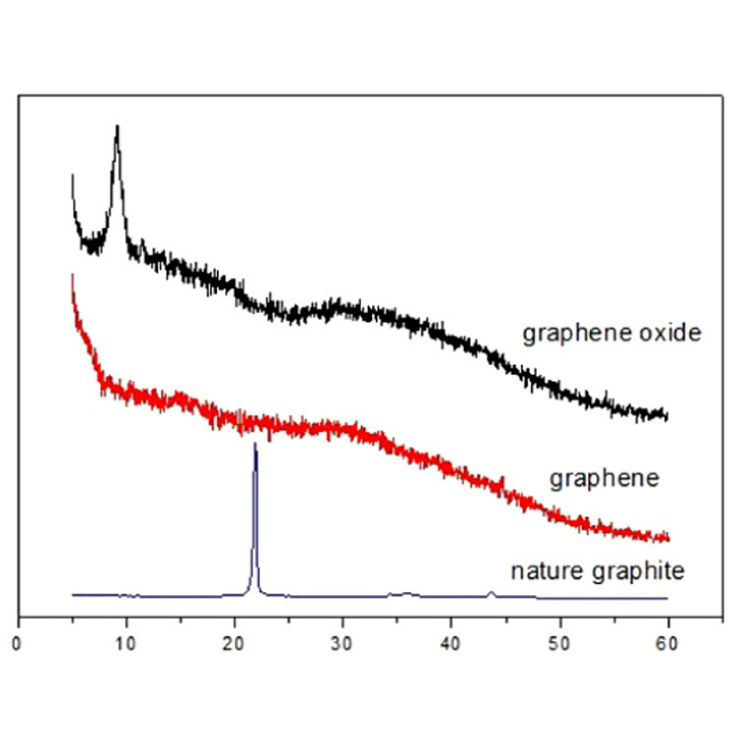

产品性能
石墨烯(Graphene)是一种由碳原子以sp²杂化轨道组成六角型呈蜂巢晶格的二维碳纳米材料。石墨烯具有优异的光学、电学、力学特性，在材料学、微纳加工、能源、生物医学和药物传递等方面具有重要的应用前景，被认为是一种未来革命性的材料。 英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，用微机械剥离法成功从石墨中分离出石墨烯，因此共同获得2010年诺贝尔物理学奖。
石墨烯常见的粉体生产的方法为机械剥离法、氧化还原法、SiC外延生长法，薄膜生产方法为化学气相沉积法(CVD)。 2018年3月31日，中国首条全自动量产石墨烯有机太阳能光电子器件生产线在山东菏泽启动，该项目主要生产可在弱光下发电的石墨烯有机太阳能电池(下称石墨烯OPV)，破解了应用局限、对角度敏感、不易造型这三大太阳能发电难题。
应用方向
随着批量化生产以及大尺寸等难题的逐步突破，石墨烯的产业化应用步伐正在加快，基于已有的研究成果，最先实现商业化应用的领域可能会是移动设备、航空航天、新能源电池领域。基础研究石墨烯对物理学基础研究有着特殊意义，它使得一些此前只能在理论上进行论证的量子效应可以通过实验经行验证。在二维的石墨烯中，电子的质量仿佛是不存在的，这种性质使石墨烯成为了一种罕见的可用于研究相对论量子力学的凝聚态物质--因为无质量的粒子必须以光速运动，从而必须用相对论量子力学来描述，这为理论物理学家们提供了一个崭新的研究方向:一些原来需要在巨型粒子加速器中进行的试验，可以在小型实验室内用石墨烯进行。零能隙的半导体主要是单层石墨烯，这种电子结构会严重影响到气体分子在其表面上的作用。单层石墨烯较体相石墨表面反应活性增强的功能是由石墨烯的氢化反应和氧化反应结果显示出来的，说明石墨烯的电子结构可以调变其表面的活性。另外，石墨烯的电子结构可以通过气体分子吸附的诱导而发生相应的变化，其不但对载流子的浓度进行改变，同时可以掺杂不同的石墨烯。传感器石墨烯可以做成化学传感器，这个过程主要是通过石墨烯的表面吸附性能来完成的，根据部分学者的研究可知，石墨烯化学探测器的灵敏度可以与单分子检测的极限相比拟。 石墨烯独特的二维结构使它对周围的环境非常敏感。 石墨烯是电化学生物传感器的理想材料，石墨烯制成的传感器在医学上检测多巴胺、葡萄糖等具有良好的灵敏性。晶体管石墨烯可以用来制作晶体管，由于石墨烯结构的高度稳定性，这种晶体管在接近单个原子的尺度上依然能稳定地工作。相比之下，目前以硅为材料的晶体管在10纳米左右的尺度上就会失去稳定性;石墨烯中电子对外场的反应速度超快这一特点，又使得由它制成的晶体管可以达到极高的工作频率。例如IBM公司在2010年2月就已宣布将石墨烯晶体管的工作频率提高到了100GHz，超过同等尺度的硅晶体管。柔性显示屏消费电子展上可弯曲屏幕备受瞩目，成为未来移动设备显示屏的发柔性显示屏展趋势。柔性显示未来市场广阔，作为基础材料的石墨烯前景也被看好。韩国研究人员首次制造出了又多层石墨烯和玻璃纤维聚酯片基底组成的柔性透明显示屏。韩国三星公司和成均馆大学的研究人员在一个63厘米宽的柔性透明玻璃纤维聚酯板上，制造出了一块电视机大小的纯石墨烯。他们表示，这是迄今为止"块头"最大的石墨烯块。随后，他们用该石墨烯块制造出了一块柔性触摸屏。研究人员表示，从理论上来讲，人们可以卷起智能手机，然后像铅笔一样将其别在耳后。新能源电池新能源电池也是石墨烯最早商用的一大重要领域。美国麻省理工学院已成功研制出表面附有石墨烯纳米涂层的柔性光伏电池板，可极大降低制造透明可变形太阳能电池的成本，这种电池有可能在夜视镜、相机等小型数码设备中应用。另外，石墨烯超级电池的成功研发，也解决了新能源汽车电池的容量不足以及充电时间长的问题，极大加速了新能源电池产业的发展。这一系列的研究成果为石墨烯在新能源电池行业的应用铺就了道路。海水淡化石墨烯过滤器比其他海水淡化技术要使用的多。水环境中的氧化石墨烯薄膜与水亲密接触后，可形成约0.9纳米宽的通道，小于这一尺寸的离子或分子可以快速通过。通过机械手段进一步压缩石墨烯薄膜中的毛细通道尺寸，控制孔径大小，能高效过滤海水中的盐分。储氢材料石墨烯具有质量轻、高化学稳定性和高比表面积等优点，使之成为储氢材料的最佳候选者。航空航天由于高导电性、高强度、超轻薄等特性，石墨烯在航天军工领域的应用优势也是极为突出的。2014年，美国NASA开发出应用于航天领域的石墨烯传感器，就能很好的对地球高空大气层的微量元素、航天器上的结构性缺陷等进行检测。而石墨烯在超轻型飞机材料等潜在应用上也将发挥更重要的作用。感光元件以石墨烯作为感光元件材质的新型感光元件，可望透过特殊结构，让感光能力比现有CMOS或CCD提高上千倍，而且损耗的能源也仅需原本10%。可应用在监视器与卫星成像领域中，可以应用于照相机、智能手机等。复合材料基于石墨烯的复合材料是石墨烯应用领域中的重要研究方向， 其在能量储存、液晶器件、电子器件、生物材料、传感材料和催化剂载体等领域展现出了优良性能， 具有广阔的应用前景。目前石墨烯复合材料的研究主要集中在石墨烯聚合物复合材料和石墨烯基无机纳米复合材料上，而随着对石墨烯研究的深入， 石墨烯增强体在块体金属基复合材料中的应用也越来越受到人们的重视。 石墨烯制成的多功能聚合物复合材料、高强度多孔陶瓷材料，增强了复合材料的许多特殊性能。生物石墨烯被用来加速人类骨髓间充质干细胞的成骨分化 ，同时也被用来制造碳化硅上外延石墨烯的生物传感器。同时石墨烯可以作为一个神经接口电极，而不会改变或破坏性能，如信号强度或疤痕组织的形成。由于具有柔韧性、生物相容性和导电性等特性，石墨烯电极在体内比钨或硅电极稳定得多。 石墨烯氧化物对于抑制大肠杆菌的生长十分有效，而且不会伤害到人体细胞。
贮存条件
本品应密封保存于干燥、阴凉的环境中，不宜长久暴露于空气中，防受潮发生团聚，影响分散性能和使用效果，另应避免重压，勿与氧化剂接触，按照普通货物运输
